2003/Jun./17
●2003年6月15日 LED化計画 本作計画というワケで、前回の失敗を元に本作の計画を考えます。要素としては

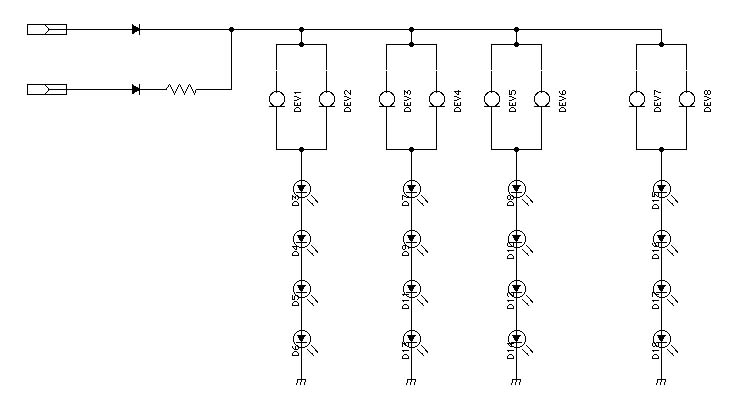

という事を考えています。通常の高輝度LEDは20mAで仕様の明るさになります。しかし、CRDは15mAまでしかありません。ですので、10mAのCRDを二本並列に使う事にします。CRD自体が4V程度の電位差を持ってしまうので、LEDは4本直列ぐらいが限度でしょう。 テールポジションに関してはソコソコの明るさがあればヨイので、単純に抵抗を使って減光する事にします。 というわけで、簡単な回路図を書いてみました。
