LED化計画テールランプ実装

2003/Jul./05

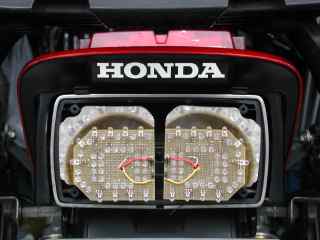

というワケで、出張から帰ってきたし部品も揃っているので、サックリと組み立ててしまいました。んで、実際にCB-Fに取り付けたのがこの写真。

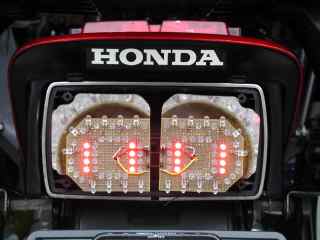

ポジションを点灯するとこうなります。

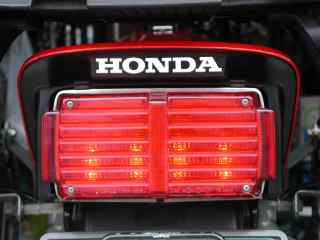

等間隔で4個4列16個のLEDが点灯します。ブレーキをかけるとこんな感じ。

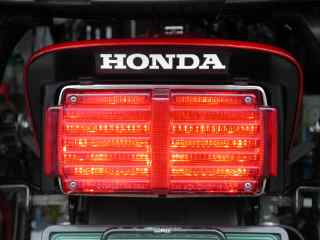

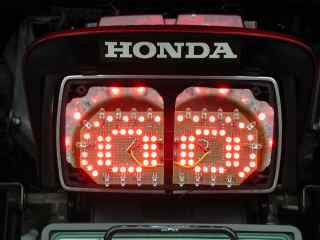

4個20列80個のLEDが全て点灯します。規定ではテール灯とブレーキ灯は5倍の差が必要とのことなので、LEDの個数でフォローしてみました。周囲の反射板まで光ってるので、基板サイズ以上の面積が光ることになります。

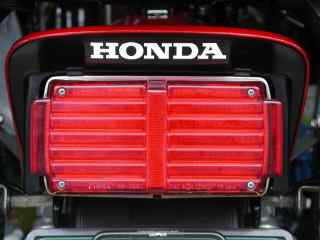

レンズをつけると以下のようになります。

視認性も十分な感じですね。これならそのまま車検に通るような気がします。次はウインカですな。
