2003/Jul./09

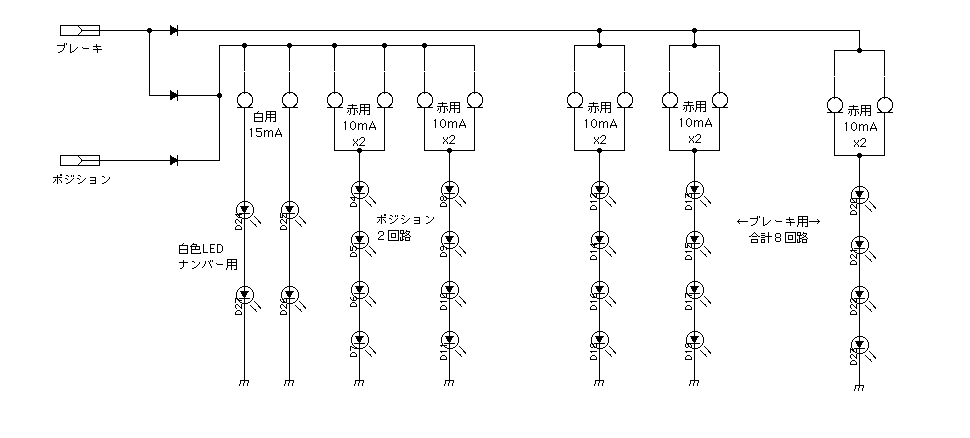

●2003年7月9日 LED化計画 回路図そうそう、次に進む前に回路図をアップしなければ(^_^;)。お気付きの通り、ポジションの点灯方法を変更しています。やはり抵抗減圧は電源電圧の変動に弱いので、個数による方法に変更しました。 ブレーキからポジションへ渡りが入っているのは、ブレーキ時に全てのLEDを点灯させるためです。ポジション回路の左にあるのは白色LEDで、これはナンバーを照らすためのものです。ブレーキ専用回路は、LED4個1回路として全部で8回路実装しました。 この回路図は電球1個に相当する回路ですので、実際には左右の電球分合計80個の赤色LEDがブレーキ時に点灯する事になります。
