シャシー

2002/Jan./02

●シャシー

依然、最終版のモーターが確定しておりませんが、とりあえず作業用のマイクロマウスを一台仕立てたくなったので、先日日本橋のデジットで1個500円で売ってた42mm角のモーター用にシャシーまわりの図面を起こしてみました。

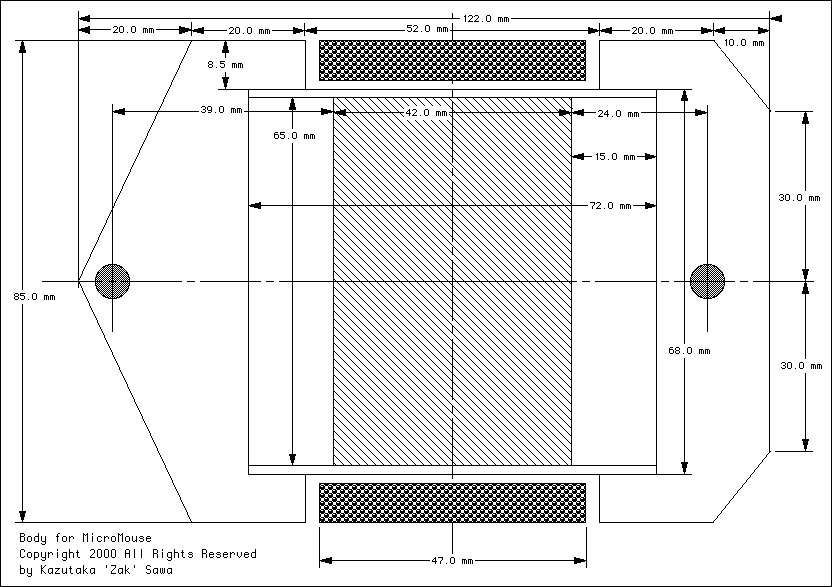

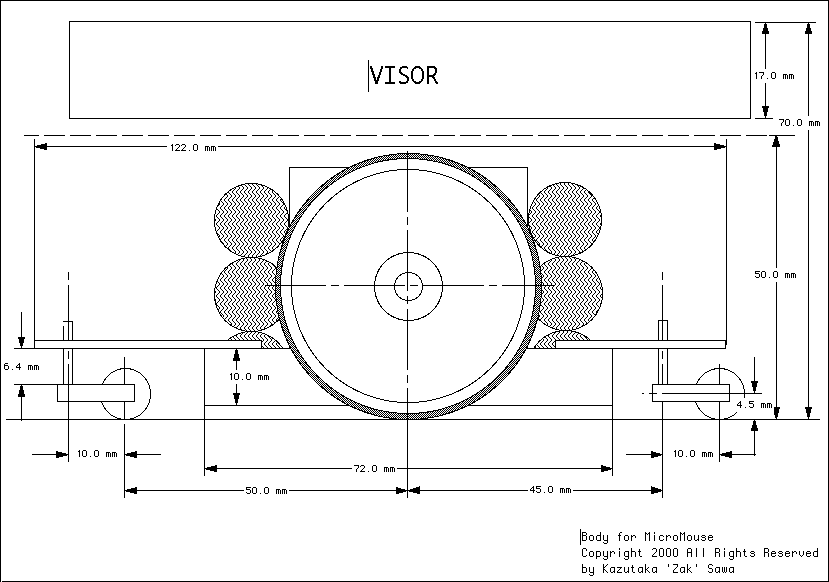

毎度の事ながら、とりあえずサラサラと落書きしてみたのがこの図面です。

あちこち省略して書いたので、とても図面とは呼べません(^_^;)。本当に落書きです。でも、こんなのを書いていると、頭の中が整理できて良いんですよね。書いている内に新しいプランが広がるし、勘違いやミスも見つかるし。

最初はモーターをＬアングルで保持し、前後のシャシープレートで左右を連結するという構造を考えていました。ほんの数時間だけ、ココにもそういうスケッチをアップしていましたし(^_^;)。でも、実際に作ってみるとどうにも弱いんですよ、これが。

で、図面を見ながらよ～く考えたら、簡単な折り曲げをいれるだけで一発構造にできることに気付きました。もちろん、この方法でもこのままでは当然強度的に問題があるので、モーター上部にもなんらかのシャシー構造を取り付けなければなりません。でも、ネジ止めによる無駄な空間も発生しないし、実際作ってみたところ強度が格段に向上したので、こっちの方法でいくことにします。これなら万力で挟んで曲げることが可能ですし。

でも、やっぱり折り曲げ機ほしいなぁ.....
