加藤型DL

updated 2002/Jan./02

2001/Aug./18 記録

非常に有名な加藤のDLですね。台枠のゴツさがヨイです。かなり、模型化を意識して撮影しましたので、妙に細かい場所の撮影枚数が増えてます(^_^;)。

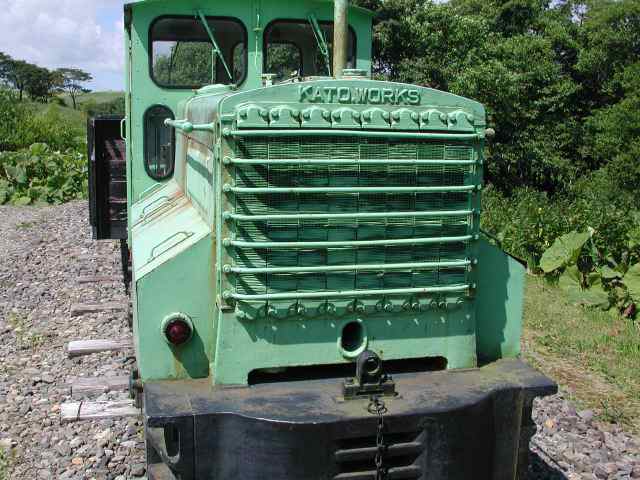

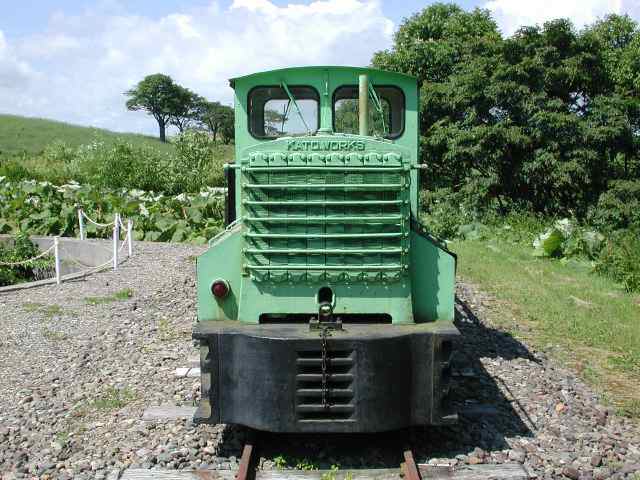

	正面図。フロント側の尾灯は右前方に１個だけですね。ヘッドライトが見当たりませんでしたが、元からなかったのか外されたのか.....。

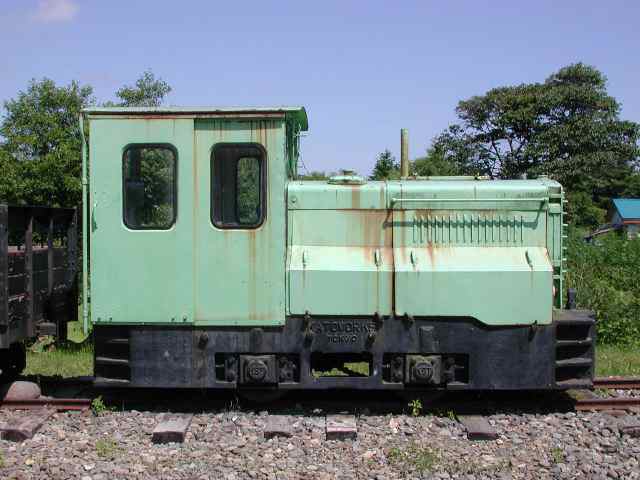

	側面図。恐ろしく低いキャブ。恐ろしく重そうな台枠。

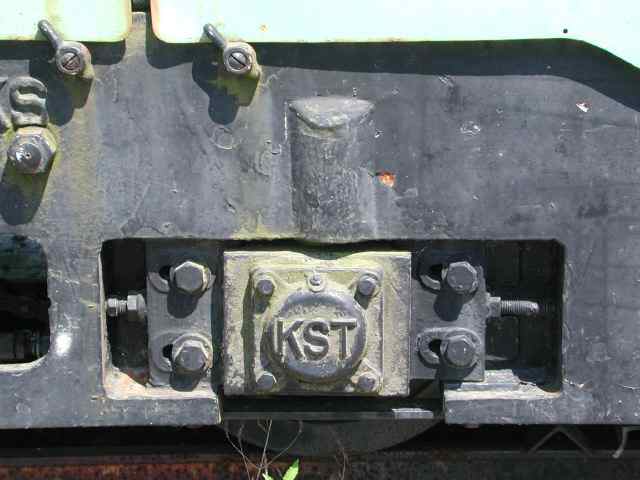

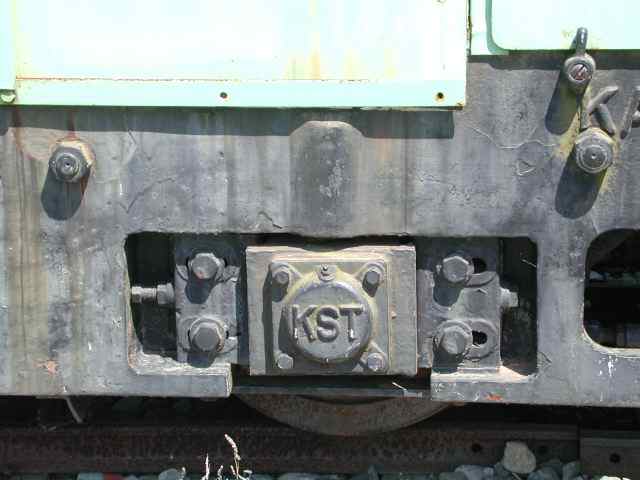

	後側軸受け拡大図。やはりホンモノを見ないとわからないディテールってたくさんありますね。
	同じく、前側軸受け拡大図。

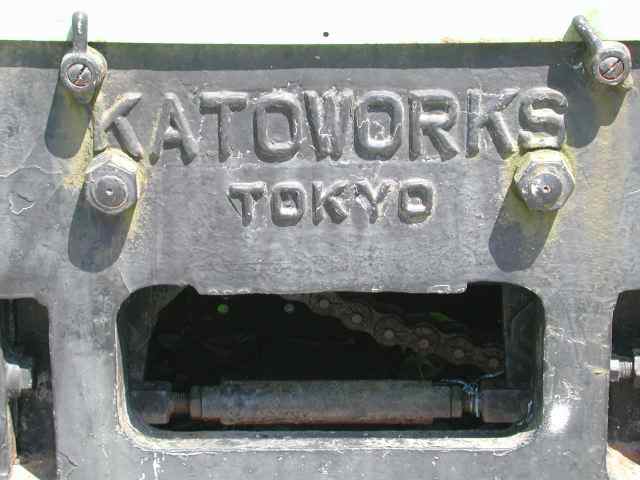

	加藤製作所製であることを物語る鋳込みロゴ。

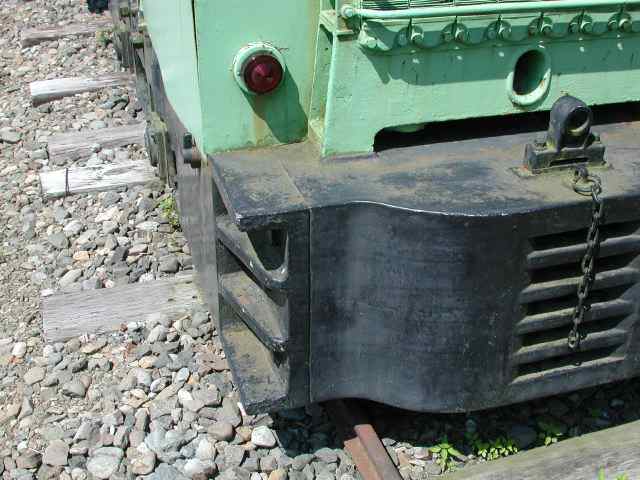

	台枠角部分拡大図。この重い台枠でグリップ力を作り出していたのでしょうね。

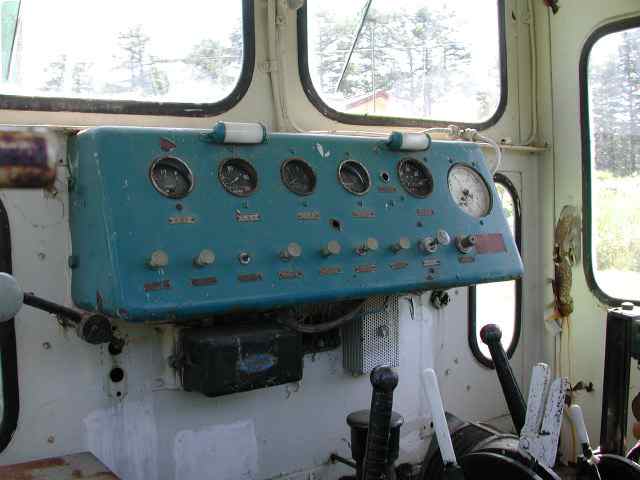

	キャブ内操作盤。油圧とか普通のものばかり。

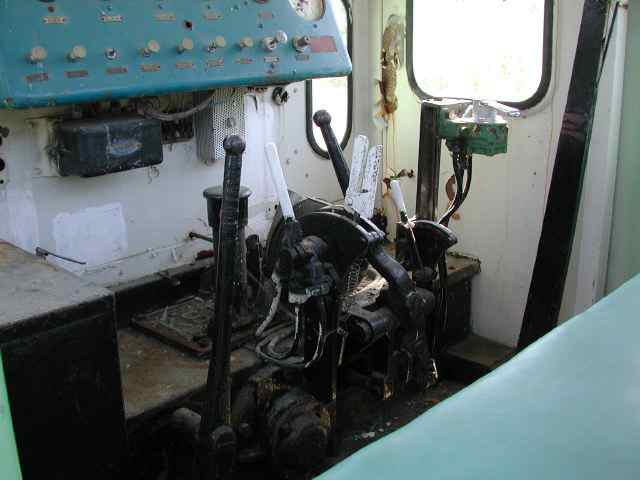

	キャブ内レバー類。かなりゴチャっとしてます。

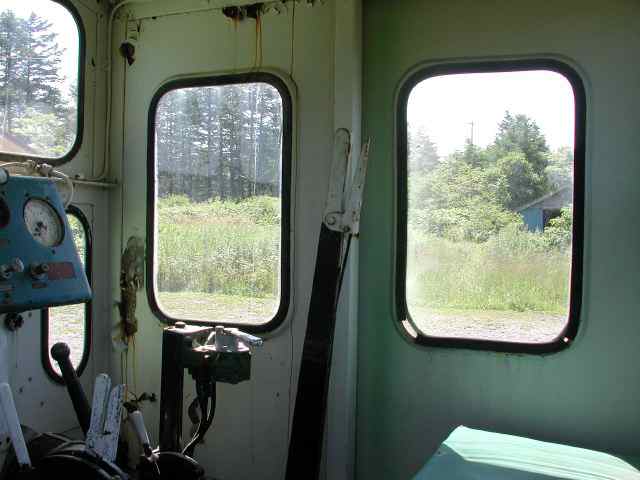

	キャブ内側面窓。

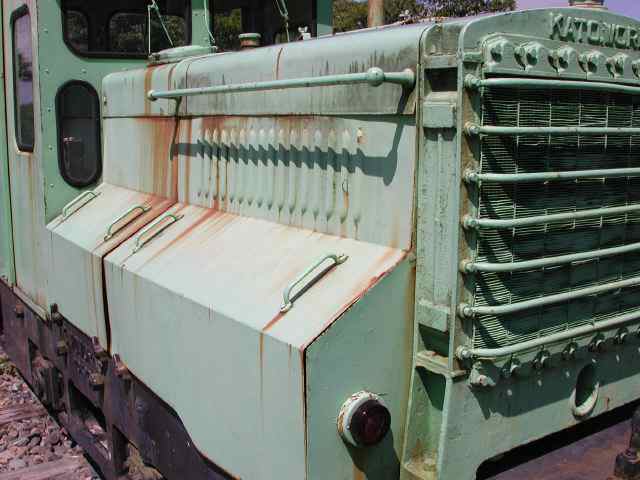

	ラジエターとエンジンシュラウドとの接合部の拡大。ラジエターの枠自体が構造材になってたんですね。
	ラジエター部、拡大。

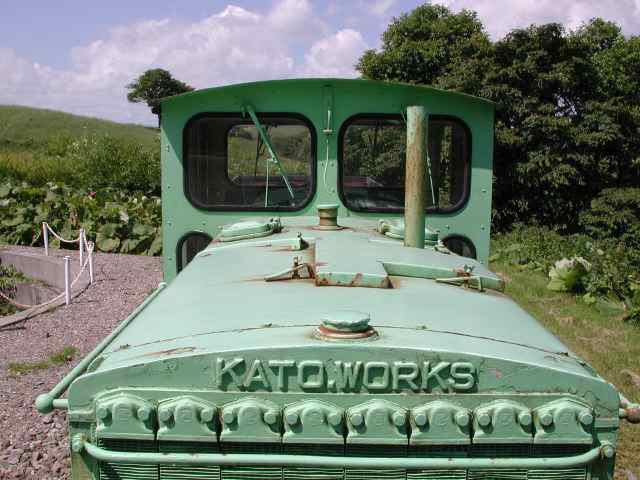

	エンジンシュラウド上部ハッチ類と煙突。あ、ここにも鋳込みで印があったんですね。今まで知りませんでした(^_^;)。

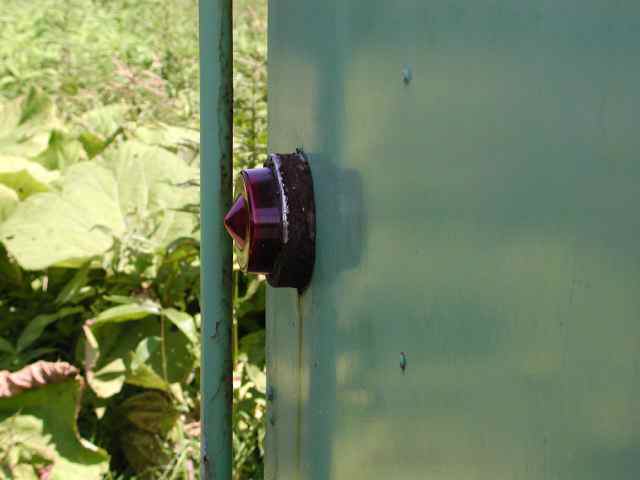

	キャブ後部の尾灯。左後方にしかありません。真ん中の突起がオシャレ(^_^;)。

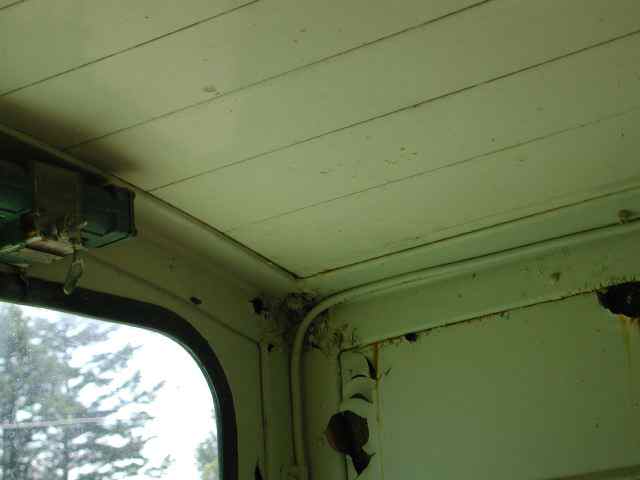

	キャブ内部、角処理の拡大。これでようやく、このキャブがＬアングルの組み合わせでできている事がわかる。Ｌアングルを溶接した骨組みに板を貼っただけなのね。
