XBUS Library for Arduino のページ（2025/09/11更新）

元々東大阪時代からヲイラが全部一人で書いてた奴なんやけど、正式に引き取るコトにしたので、今後はココで公開していきます。

なお、Arduinoの基本的なお話は範囲外ですので、別途ご確認ください。また、RCサーボそのものに関する解説は、メニューから「ZakLab読み物集／RCサーボ関連」の先にリンクされている各種のページをご覧ください。

●概要

このページ（以下、本ページ）は、Arduino基板においてJR PROPOブランドの「XBUSに対応したRCサーボ（以下、XBUSサーボ）」をシリアル通信（UART）で駆動するためのライブラリ（以下、本ライブラリ）の解説ページです。

XBUSとは、JR PROPOブランドのRCサーボが有するシリアルバス機能のコトで、一本のシリアルバスに複数のRCサーボをぶら下げ、それぞれ個別に動作指示を出すことができる能力があります。

本ライブラリを使う＆以下に解説したハードウエアをArduino基板に接続することによって、Arduinoのシリアル通信をXBUSサーボ用のシリアルバスに変換し、XBUSサーボを駆動することができます。

現在のJR PROPOブランドのRCサーボの種類についてはこの辺りにあります。なお、全部がXBUS対応というワケではありません。基本的には、S始まりの型番はXBUS対応のハズです。他にもいくつか対応しているものがあります。

過去のJR PROPOブランドのものに関しては、NX始まりの型番はXBUS対応のハズです。

XBUSサーボは、接続されたマイコン等から通常のRCサーボ用PWM信号が来ればPWM信号モード、XBUSパケットが来ればXBUSモードで自動的に動作を開始し、モードは電源オフまでは切り替わらないようになっています。ですので、本ライブラリを用いてシリアル通信経由で駆動するだけで、自動的にXBUSモードで作動します。

●リンク

• XBusServoLib v1.3.zip
• XBusServoLib.zip (v1.2)

• Ver. 1.3：Arduino UNO R4対応
• Ver. 1.2：本ページアップ時の最新版（中身は1.1とほぼ同じで、本ページのURLを追加しただけ）

●対応ボード（検証済みボード）

• Arduino UNO R4
• Arduino UNO R3
• Arduino UNO Genuino
• Arduino M0
• （工事中）

●注意事項

• XBUSに関するこのページに掲載されていない部分については、別ドキュメントの「XBUSサーボ仕様概略」をご参照ください。
• 本ページはArduinoに対応するものではありますが、全てのArduino基板での動作を保障するものではありません。現時点においては、Arduino UNO R3での動作を前提に記述されています。互換機等、他の環境での動作についてはまだあまり確認しておりませんので、ご注意ください。
• 本ページや本ライブラリは、ライブラリ改良等及びドキュメント改良等のため予告なく変更されることがあります。
• 本ページや本ライブラリは、状況に応じて非公開になる場合があります。
• 本ページや本ライブラリの無断転載は、最新情報更新の妨げになる場合が多いですのでお控えください。但し、本ページを基にした解説等の公開や、その際に必要な正しい引用については無論問題ございません。むしろ、歓迎します。もしよろしければ、その際は参照用として本ページへのリンク等を掲示していただければ幸いです。
• 本ページや本ライブラリに関連するトラブル等については、ZakLabは一切の責任を負わないものとします。
• 本ページに関するお問い合わせは、ZakLabの連絡先ページからお願いします。

●ハードウエアについて

・通常仕様

XBUSサーボをArduino基板に接続する場合、Arduinoのシリアル通信信号線は基本的に５Vであり、なおかつ通常の二線双方向信号ですので、これを3.3Vの一線双方向シリアル信号に変換する必要があります。XBUSサーボ自体は5Vトレラントですので5Vのままでも構わないと言えば構わないのですが、一応本筋は3.3Vですね。

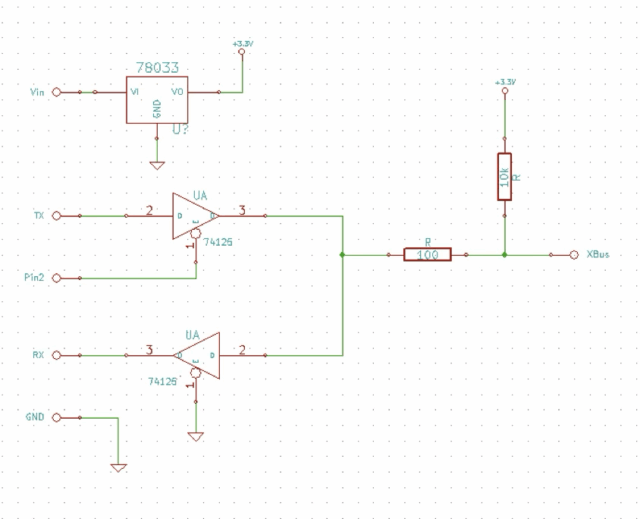

以下の回路はその概略です。

やっていることとしては、

• TXに3ステートバッファを入れ、受信時にTXのラインをカットする。
• 3.3V駆動のバッファ（上の例では74125と表記）を使い、レベル変換を行う。
• 保護抵抗を入れ、回路を保護する。

といった辺りです。回路図中の74125は、実際には最近販売されているタイプ（例えばワンゲートタイプ等）で構いませんが、信号レベルがTTLであること、電源電圧が3.3Vであること、入出力ともに5Vトレラントであることが条件です。

出力側が5Vトレラントでない場合、Arduino基板のRXのプルアップがRXバッファの出力側から回り込み、3.3V電源を上昇させてしまいますのでご注意ください。その場合は、RXバッファのみ5V電源にすれば解決する場合がありますが、入力レベルに注意が必要です。

Pin2が回路図上指定されていますが、これは固定ではなく任意のデジタルピン、アナログピンを設定できます。ライブラリの初期化時に、何番のピンを使うのかを指定します。

10KΩでプルアップしていますが、これは受信に切り替えた時になんらかの理由で一時的にバスのレベルが下がるのを防止するために入れています。XBUSサーボからの情報を受信する際、一時的に双方が受信する状態になる場合があり、このときバスのレベルが下がってしまうと、信号が開始されたと勘違いをする場合があるためです。

なお、このプルアップの値は100KΩまでの間で調整するのが望ましいです。特に複数のXBUSサーボを設置する場合は、もう少し大きな値にしておくことをお勧めします。

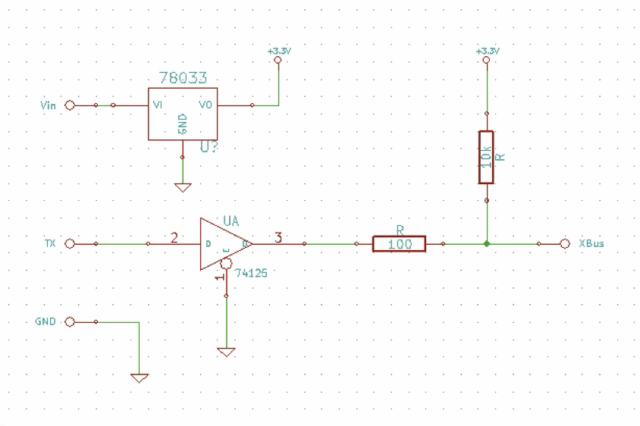

・TXOnly仕様

XBUSサーボからの情報を一切受け取らない場合、TXのみの接続で動かすことができます。使用部品は通常仕様とあまり変わりませんが、RX側の回路や切り替え信号が不要になります。

ただし、この場合以下の制限があります。

• 一切XBUSサーボの情報を受け取れない。
• ID設定を含む各種設定は、その都度個別に当該XBUSサーボのみを接続して行う。

気軽にXBUSサーボを使う場合は、こちらの方が便利かもしれません。

通常仕様に合わせて10KΩでプルアップしていますが、こちらはあってもなくても特に大きな問題はありません。

なお、このプルアップを設置する場合は100KΩまでの間で調整するのが望ましいです。特に複数のXBUSサーボを設置する場合は、もう少し大きな値にしておくことをお勧めします。

・3.3V仕様のArduino基板について

一部のArduino基板（及び互換機）には、もともと信号が3.3Vで出力されているものがあります。この場合、レベル変換は不要かと思いますが、通常仕様の場合はTXを遮断するバッファが必要になります。また、マイコンボード自体の出力が弱い（出力インピーダンスが高い）場合、最悪は信号が鈍る可能性もありますので、安全のためにも5V仕様と同様、バッファを入れておくことをお勧めします。

●ソフトウエアについて

・基本コンセプト

本ライブラリの主目的は、Arduino環境においてXBUSサーボのパケットプロトコルを内包し抽象化するコトです。それと同時に、ライブラリのソースを読むコトでパケットプロトコルを理解し、他環境でのコーディングの参考にするコトも含まれます。

本ライブラリは、APIを呼ぶだけで細かい初期設定やパケット構築抜きにXBUSサーボ相手にパケットを送受信できるようになっています。内部的にはCRC計算等の面倒な処理もありますが、本ライブラリを使えばそういったことに煩わされる心配はありません。

なお、XBUSサーボの仕様そのものに関しては、XBUSサーボプロトコル仕様概略をご覧ください。

・XBUSパケットプロトコルについての簡単な解説

XBUSプロトコルのパケットは大きく分けて2種類あります。XBUSサーボの各種設定を行うコマンドデータパケットと、いわゆるRCサーボにPWM信号（＝角度情報）を与えるのと同等の意味を持つチャンネルデータパケットです。

各XBUSサーボにはID番号（メインID & サブID）が割り当てられており、これは任意に書き換え可能です。メインIDの範囲は1〜50までです。各メインID毎にサブIDとして0〜3を割り当てるコトができます。この二つはこんな感じで1バイト内に並んでいます。この全体でチャンネルIDと呼んでいます。

コマンドデータパケットにおいては、この8bit分全部（＝チャンネルID）でXBUSサーボの特定を行います。しかし、チャンネルデータパケットにおいては、メインIDだけでXBUSサーボの特定を行います。その結果、例えばXBUSサーボを複数個連動させたいような場合に、サブIDを使って個別にニュートラル調整を行い、角度指示としては一つのメインIDで指示するコトで、角度情報送信時のパケットサイズを減らすコトができます。

・ライブラリの初期化に関して

コマンドデータパケットはせいぜい10バイト以下のデータですので大きな問題はないのですが、チャンネルデータパケットは最大50個分のXBUSサーボに対して一気に角度情報を送れるため、最大パケットサイズは単体で200バイトを超えます。ただでさえメモリが少ないArduinoで常時200バイトもメモリを占有するのはヨロシくないため、ライブラリの起動時に「最大何個分の角度情報を同時に発するのか」を指定し、メモリの節約を図っています。

ハードウエアの解説にあった通り、本ライブラリ初期化時にTXを制御する信号線を割り当てます。前述の回路図ではPin2に割り当てていますが、デジタル信号が出る端子であれば、どこでも構いません。また、この割り当て引数にマイナス１を与えると、TXOnly仕様として動作します。

次にsetup()内で、初期化時に指定した個数分の枠があるチャンネルデータパケットに対し、それぞれのXBUSサーボのメインIDを登録していきます。その際、同時に初期状態での角度情報もセットします。

登録するメインIDは一連でなくても構いません。ですので、たとえば「0x05, 0x02, 0x07」の三つを使うといった設定も可能です。使用途中での追加登録、削除も問題ありませんが、その際は角度情報の送信メソッド呼び出しとタイミングが被らないようにだけ注意してください。被ってもトラブルにはなりませんが、登録、削除中はデータが送信されません。

なお、登録する必要があるのは角度指示を行う場合だけです。ですので、たとえばチャンネルID設定機を製作する等設定を行うだけの場合は、登録を行う必要はありません。その場合、XBUSサーボの最大数にも０を指定して構いません。

・角度情報送信について

XBUSサーボへ角度情報を送る手順は以下のようになります。

まず、登録しておいた各XBUSサーボのメインIDに対し、指示したい角度情報をセットしていきます。以前の情報は残ったままになっていますので、変更が必要なもののみセットすれば大丈夫です。

次に、チャンネルデータパケットを送信するメソッドを呼びます。このタイミングでバスに実際にパケットが送信され、XBUSサーボが動作します。

ただし通常、XBUSサーボは角度情報を受け続けないと脱力するように設定されています。そのため、Arduinoで他にどんな操作が行われていても角度を維持するために、タイマ等を用いてチャンネルデータパケット送信のメソッドを一定時間間隔で定期的に呼ぶようにしてください。サンプルコードでは、そのやり方も解説しています。

現状、Arduonoのマイコン違いの差異が一番出てくるのがココで、割り込みタイマライブラリが使えないボードにおいては、「loop()内部でTick数えて呼ぶ」みたいな処理の方がシンプルになる場合さえあります。XBUSライブラリ内で吸収したいのはヤマヤマなんすけどね。

注意：チャンネルデータパケットを送信するメソッドを定期的に送信していても、そこに登録されたメインID以外のXBUSサーボに関しては、角度情報を受けていないと判断して脱力します。

ちなみに、XBUSサーボのストップモードをオンにすると、最後に受け付けた角度情報の角度で維持されます。角度指示停止時に脱力させることが不要で、特定のタイミングでのみ動作させたい場合は、事前に各XBUSサーボのストップモードをオンにしてください。必要なタイミングで角度情報送信のメソッドを呼べば、送信したタイミングでその通りに動作します。初心者には、こちらの方が使いやすいかもしれません。

なお、ストップモードがオンの状態でも、角度指示に0を送信すれば脱力させるコトは可能です。

角度の指示は16bitで行います。この値は、従来のRCサーボ向けPWM信号の概念を踏襲しており、以下のような値で指示します。XBUSサーボは概ね850-2150uSecの範囲で動作するようになっています。範囲外の角度指示を行うと、即時脱力します。

ただし、後述のリミット値が設定されている場合、その値よりも外側の指示についてはリミット値でクリップされるため、設定によってはリミット角度で停止します。現時点では、リミット値が工場出荷時に800－2200で設定されているため、リミット値は無効になっています。

XBUSサーボの最大角は通常120度ですが、設定により180度まで広げることができます。用途に応じ、設定のコマンドを送信して切り替えて使うのがお勧めです。この場合、角度の指示は同じく900-2100で180度動作するようになっています。

●ライブラリのメソッドについて

・コンストラクタ（ライブラリ自身の初期化）

XBusServo      myXBusServo(kDirPinNum, kMaxServoNum);

・ライブラリ使用開始・終了関係のメソッド

void	begin(void);

void	end(void);

・XBUSサーボ登録・チャンネルデータパケット関係のメソッド

XBusError	addServo(char channelID, unsigned int initValue);

XBusError	removeServo(char channelID);

XBusError	setServo(char channelID, unsigned int value);

void	sendChannelDataPacket(void);

・通常仕様時のコマンドデータパケット関係のメソッド

XBusError　setChannelID (char oldChannelID, char newChannelID);

XBusError　setCommand(char channelID, char order, int* value);

XBusError　getCommand(char channelID, char order, int* value);

・TXOnly仕様時のコマンドデータパケット関係のメソッド

XBusError　setChannelID (char newChannelID);

XBusError　setCommand(char order, int* value);

別表１：設定項目、設定値解説

別表２　Parameter Reset、Parameter WriteにおけるIndex

別表３　Productにおける応答値／機種名（一例）

別表４：エラーコード解説

●スペシャルサンプルコード“XBusServoChecker”について

・概略

本サンプルコードは、XBUSサーボのパラメータを変更できる設定器をArduinoを用いて実装する場合のサンプルです。なお、このコードは実際に業務で使用しているものをそのまま添付しておりますが、作業用ですので、あまり細かい部分までは配慮がなされていない事をご了承ください。

・ハードウエア構成

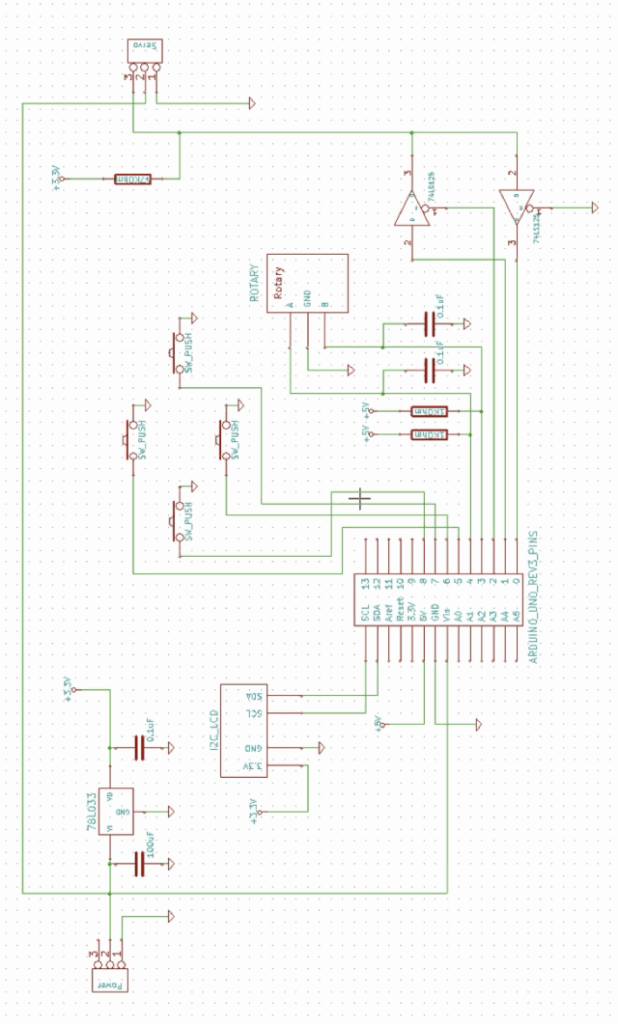

ざっとした回路図を後に記載しました。基本的に以下の部品を実装しています。コードに合わせて実装するか、自身の思う配置で実装してコードを修正するかはお任せします。なお、全ての部品が秋葉原の電子部品店等で購入可能なものになっていますので、入手は容易かと思います。参考までに、秋月電子通商さんでの番号も付記します。

• 前述のXBUS双方向通信用バッファ回路（I-06481、P-04800等）
• バッファ回路用3.3V電源回路（I-00538、P-06165、P-05002等）
• タクトスイッチ４つ（P-03646、P-03649、P-03651、P-03650等）
• ロータリーエンコーダ１つ（P-06357、P-07240、P-00997等）
• I2C接続小型LCD１つ（P-06669、P-06794、K-06795等）
• 基板、配線関係（P-07555、C-00167、C-04397等）

・ソフトウエア構成

基本的な使い方としては、上下左右のボタンでカーソルの位置を移動させ、その項目に対してロータリーエンコーダーを回して変化させるという形になっています。

なお、同時にリンクするLCDのライブラリによっては、カーソル移動の指示を出してもカーソルが表示されない場合がありますので、適宜ライブラリの変更をお願いします。

・注意

Arduino基板側の3.3V電源は容量が小さいのか、バッファ回路を接続するとうまく動作しないことがありましたので、別途電源を確保しています。

XBUSサーボ用の電源を一旦シールド基板へ接続し、Arduino基板のVinへ供給することでArduino基板を動作させる方式で実装しています。本来はイリーガルだったかと思いますが、現状Arduino UNO R3では問題は発生していません。気になる方は、別途電源を直接Arduino基板側へ供給すればよろしいかと思います。なお、Arduino基板側電源からXBUSサーボへの電源を確保すると、最悪の場合Arduino基板が焼き切れるかもしれませんので、ご注意ください。

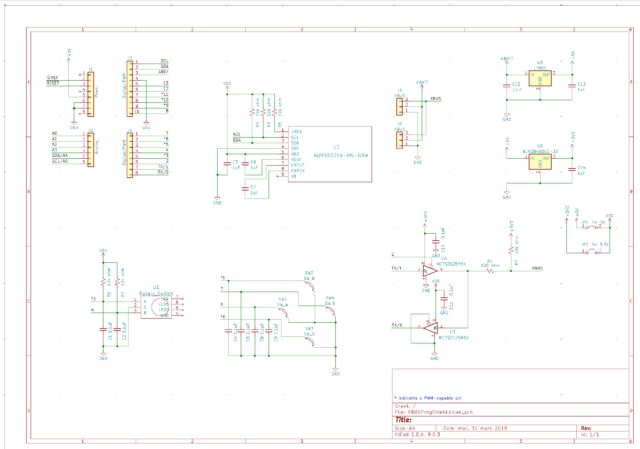

なお、このコードに対応した基板も設計してあります。どこかでZakLabが出店を出していたら、購入可能かも…

●更新履歴

• 2025/09/08：暫定アップ／解説PDFをweb化
• 2025/09/09：ソフトウエア関係を中心に加筆／それに伴い、ライブラリコードも若干追記
• 2025/09/10：細かい「てにをは」レベルの修正
• 2025/09/11：概要追記／機種コード追記／細かい修正／Arduino UNO R4対応
